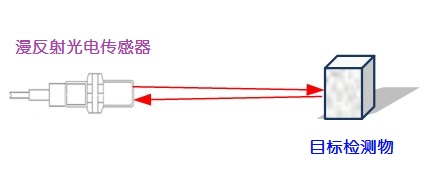

1. 漫反射式光電傳感器
漫反射光電傳感器是一種集發射器和接收器于一體的傳感器，當被檢測目標物體經過光線檢測區時，將光電傳感器發射器發出的足夠量的光線反射回來被接收器檢測到，于是光電傳感器就輸出開/關的信號。當被檢測物體的表面光亮或其反光率較高時，漫反射式的光電開關是首選的檢測模式。被檢測物體不限于金屬。
特征：有效的檢測距離是由目標被測物的光反射率決定的，由目標物表面性質和顏色決定。采用背景調節測量距離，對目標物上的灰塵敏感和對目標變化的反射性敏感。并且具備防止相互干擾功能，安裝方便。
常用材料光線反射率參考圖：
|
材料 |
反射率 |
材料 |
反射率 |
|
白畫紙 |
90% |
不透明黑色塑料 |
14% |
|
報紙 |
55% |
黑色橡膠 |
4% |
|
餐巾紙 |
47% |
黑色布料 |
3% |
|
包裝箱硬紙板 |
68% |
未拋光白色金屬表面 |
130% |
|
潔凈松木 |
70% |
光澤淺色金屬表面 |
150% |
|
干凈粗木板 |
20% |
不銹鋼 |
200% |
|
透明塑料杯 |
40% |
木塞 |
35% |
|
半透明塑料瓶 |
62% |
啤酒泡沫 |
70% |
|
不透明白色塑料 |
87% |
人的手掌心 |
75% |

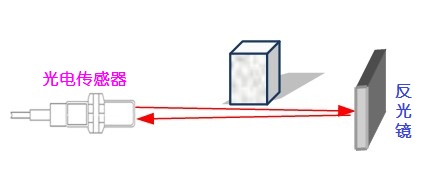

2. 反光板式光電傳感器
回歸反射式同時也稱鏡片（面）反射式光電傳感器，回歸反射式傳感器也是集發射器與接收器于一體的，傳感器發射器發出的光線經過反射鏡，反射回接收器，當被檢測物體經過且完全阻斷光線時，光電傳感器就產生了和光變化相對應的的開關信號。
特征：適合辨別不透明的物體；應用反光鏡的高反光率，輕松實現更長的檢測距離，并且抗環境光干擾能力更強，更適合戶外或有灰塵的環境。同時也具備防止相互干擾功能，安裝方便

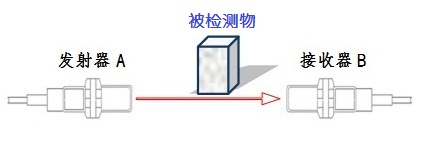

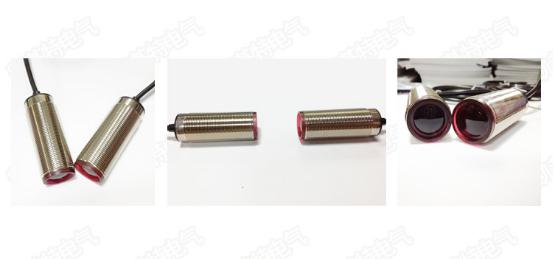

3. 對射式光電開關
對射式光電傳感器在結構上是相互獨立的，由發射器和接收器光軸相對安裝放置組成.。發射器發出的光線通過被測區域直接進入接收器。當被檢測物體經過發射器和接收器之間的區域且阻斷光線時，光電傳感器就輸出了開關信號。當檢測物體是不透明時，對射式光電傳感器是最可靠的檢測模式。
特征：有效的檢測距離更長，非常適合辨別不透明的反光物體。不容易受環境光干擾，在戶外或者有灰塵的環境中使用更可靠。但是兩個單元都需要分別架設電線，傳感器總體消費電流相對更高。 |
