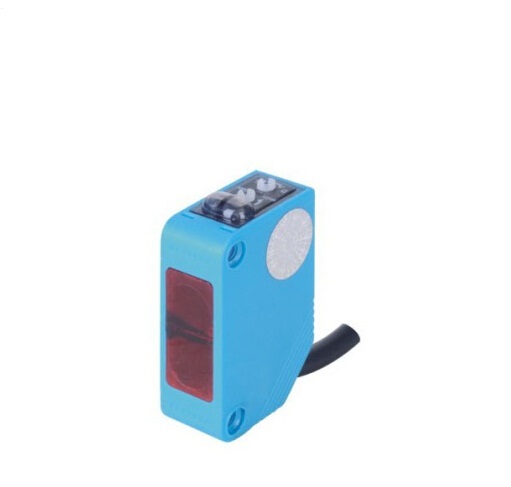

為了便于讀者選用好光電開關，比方光敏二極管和光敏三極管，現對光敏二極管及光敏三極管，做以下扼要分析。
1．光敏二極管的簡便檢測辦法
（1）短路電流測量法
用萬用表50mA或500mA電流檔，紅表筆接光敏二極管的“十”極，黑表筆接“-”極，在白熾燈下（不能用日光燈），應隨光照的增強，其電流隨之添加，則管子是好的。短路電流，可達數十mA～數百mA。
1．光敏二極管的兩種作業狀況
（2）電阻測量法
用萬用表1k檔，測正向電阻約10kΩ左右。在無光照情況下，反向電阻應為■，則管子是好的，反向電阻不是■，闡明漏電流大；有光照時，反向電阻應隨光照增強而減小，阻值小至幾kΩ或1kΩ以下，管子便是好的；若正、反向電阻都是■或零，管子是壞的。
�。�3）電壓測量法
用萬用表1V檔（無1V檔可用1．5V或3V檔），紅表筆接光敏二極管的“十”極，黑表筆接“-”極，在光照情況下，其電壓應與光照度成份額，通�？蛇_(dá)0．2～0．4V。
2.光敏二極管又稱光電二極管，它是一種光電變換器材，其基本原理是光照到P-N結上時，吸收光能并轉變?yōu)殡娔堋Ｋ哂袃煞N作業狀況：
（1）光敏二極管上不加電壓，使用P-N結在受光照時發生正向電壓的原理，把它用作微型光電池。這種作業狀況，通常作光電檢測器。
�。�2）當光敏二極管加上反向電壓時，管子中的反向電流跟著光照強度的改動而改動，光照強度越大，反向電流越大，大多數都作業在這種狀況�！�
光敏二極管分有P-N結型、PIN結型、雪崩型和肖特基結型，其間用得蕞多的是P-N結型，價格便宜。
3．光敏三極管
光敏三極管又稱光電三極管，它也是光電變換器材，能夠等效的看作是由一個光敏二極管和一只半導體三極管聯系而成，故具有擴大效果。光敏三極管蕞常用的資料是硅，通常情況下，只引出集電極和發射極，其外形與發光二極管一樣，使用時有必要嚴加區別。
光敏三極管的簡便測驗辦法是：
�。�1）電阻測量法7
用萬用表1k檔，紅表筆接光敏三極管的發射極，黑表筆接集電極。無光照時，指針微動并挨近■；有光照時，應隨光照的增強，其電阻變小，可達1kΩ以下。
若黑表筆接光敏三極管的發射極，紅表筆接集電極，無光照時，電阻為■；有光照時，電阻為■或指針微動。
（2）電流測量法
將電流表串在電路中，用50mA及0．5mA電流檔，電路作業電壓為10V，無光照時，電流應小于0．3mA；有光照時，應隨光照的增強電流增大，在零點幾mA-幾mA間改變。
通常光敏三極管的負載電阻，是光敏二極管負載電阻的1／10。
光敏二極管的光電流小，接近開關批發 ，輸出特性線性度好，呼應時刻快；光敏三極管的光電流大，輸出特性線性度較差，呼應時刻慢。通常需求靈敏度高，作業頻率低的開關電路，選用光敏三極管，而需求光電流與照度成線性關系或需求在高頻率下作業時，應選用光敏二極管。
無論光敏二極管或光敏三極管，它們不只對紅外線靈敏，對較強的日光和燈火也有效果，當光照過強時會使擴大電路輸出飽滿而失控，應加赤色有機玻璃濾光，以削減環境光所形成的影響。
|
