無線供水管網監測系統解決方案是南京凱基特針對城市供水管網的管理和監控，合理安排利用公司無線產品，達到優無線數據采集和無線數據傳輸?shù)脑O(shè)計方案。
以下是凱基特電氣無線供水管網監測系統解決方案的概述：
一、方案背景
隨著經濟快速發展，城市化建設加速，城市給排水系統衍生的問題不斷增多。一方面，各種生活或工業污染物的排放，對河流、水庫和地下水水體的水質造成了很大的影響，導致居民生活用水及其他用水質量下降；另一方面，由于氣候變化、管網老化以及人為破壞等現象的存在，導致的管網損壞、堵塞等事故頻繁發生，對用水供給和排放帶來嚴重威脅。
二、需求概述：
傳統的管網監控靠人工周期性巡檢，成本高，隱患大；有線監控系統，傳輸線路要求高，復雜環境下易于產生盲點。為保證城市給排水管網的安全運行，需要對整個管網進行長期和專門的監測，要求如下：
1.準確的獲取排水管網的壓力、流量、水質、濁度、余氯、PH值以及其它參數，并及時得到報警信息；
2.管網的環境復雜，要求監測方式簡便靈活，且不能有盲點；
3.要有完整的數據記錄和報表，便于分析和解決問題。
我司自主研發的無線供水管網監控系統，設備擴展性好；無需線路，適合各種環境，不存在盲點；上位機軟件數據直觀，報表系統完善。
三、方案設計
1、系統結構

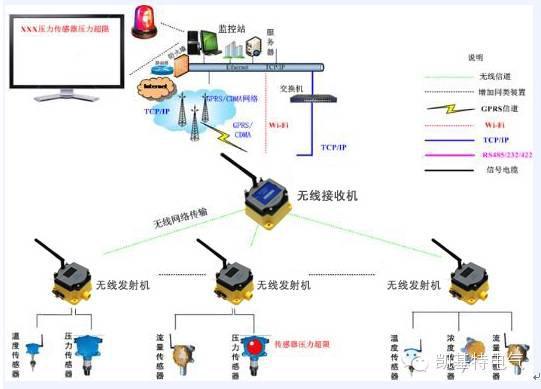

南京凱基特電氣的無線供水管網監測系統，是以自主研發的無線傳感模塊為核心，利用無線傳感器網絡技術搭建而成的。系統主要有分為三個層次傳輸：
（1）采集層——通過各種無線傳感器裝置，現場采集監測點的液體溫度、壓力、濃度、管道流量等參數，存儲到無線采集器；
（2）傳輸層——無線采集器通過GPRS直接發送數據到監控中心；或者無線采集器將數據遠程發送到無線管理裝置，無線管理裝置通過GPRS、TCP/IP、WiFi等方式，將數據上傳到監控中心；
（3）應用層——監控中心的監控軟件把數據解析出來，按照客戶的要求顯示在屏幕上。
2、技術特點

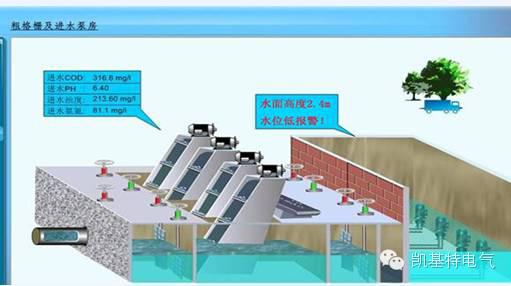

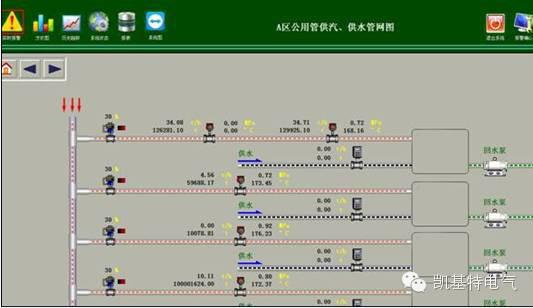

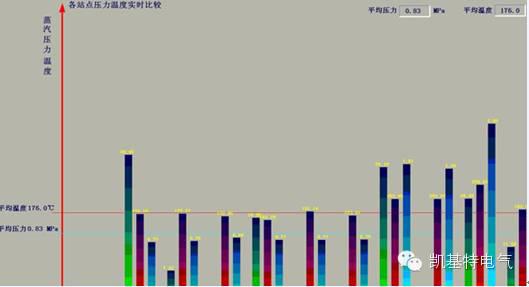

（1）直觀、監控軟件將遠端數據顯示在屏幕上
根據用戶的要求，對數據進行存貯，制成各種報表、曲線圖、趨勢圖、直方圖、餅圖等。
（2）響應及時。對于緊急事件，監控軟件能實時提醒，通知人員趕赴現場。
（3）應用廣泛
無線傳感器支持電池供電，適合于因距離遠或地形復雜的而導致無法布線的監測點，不存在監控盲點。
（4）便于安裝、維護及擴展
南京凱基特?zé)o線產品無需布線，只需安裝、上電、設置，簡單幾步即可完成監測布點。
（5）兼容性好
第三方的智能裝置可通過我司的無線轉換器方便、快捷的接入無線傳感器網絡；第三方傳感器也可方便接入。
3、設備及參數
（1）無線管理裝置：
上傳通信技術參數：
· 硬件接口層：串口、ETHERNET、GPRS/3G/4G、 WI-FI
· 通訊協議層：MODBUS RTU，WSNXL（信立協議）
下行通信技術參數：
· 2.4GHz/490M無線射頻方式
· MODBUS協議，或用戶要求的其它通信協議
其它：
· 供電電壓：220VAC或24VDC
· 外殼防護等級IP66，有易燃易爆氣體環境，外殼選擇防爆外殼
（2）無線溫度傳感器：
· 2.4GHz無線射頻上傳，理想情況傳輸距離1.5KM
· 上傳的通訊協議為MODBUS
· 供電方式：電池供電（使用時間可達3-6年）或外供電（DC24V）
· 外殼防護等級為IP66，對于有防爆氣體的環境，外殼選擇防爆外殼。
（3）無線氣體傳感器：
· 2.4GHz無線射頻上傳，理想情況傳輸距離1.5KM
· 上傳的通訊協議為MODBUS
· 供電方式：電池供電（使用時間可達3-6年）或外供電（DC24V）
· 外殼防護等級為IP66，有易燃易爆氣體環境，外殼選擇防爆外殼
· 氣體傳感元件：可根據需要檢測的氣體選配相應的氣體傳感元件
（4）無線轉換器：
· 2.4GHz無線射頻上傳，理想情況傳輸距離1.5KM
· 透明傳輸?shù)谌街悄苎b置的數據
· 支持1-16臺第三方智能裝置的接入
· 可選DC24V/AC220V供電；或電池供電，使用時間可達3-6年
· 外殼防護等級為IP66，有易燃易爆氣體環境，外殼選擇防爆外殼
（5）無線測控裝置：
· 2.4GHz無線射頻上傳，理想情況傳輸距離1.5KM
· 通信協議為MODBUS
· 支持DI/DO/AI不同的輸入、輸出組合，便于第三方傳感器接入
· 可選DC24V/AC220V供電，或電池供電，使用時間可達3-6年
· 外殼防護等級為IP66，有易燃易爆氣體環境，外殼選擇防爆外殼
|
